Prototipe Sistem Keamanan Rumah Menggunakan Arduino: Panduan Praktis

Kebutuhan akan sistem keamanan rumah yang canggih dan dapat diandalkan semakin mendesak seiring dengan meningkatkan tingkat kriminalitas. Salah satu solusi yang dapat diterapkan adalah penggunaan sistem keamanan rumah berbasis Arduino. Arduino dapat digunakan untuk membuat prototipe sistem keamanan rumah yang efisien dan hemat biaya.

Komponen yang Dibutuhkan

1. Arduino Uno

2. Sensor PIR (Passive Infrared) untuk mendeteksi gerakan.

3. Sensor pintu/magnetik untuk mendeteksi pembukaan pintu atau jendela.

4. Buzzer untuk memberikan alarm suara.

5. LED untuk memberikan indikasi visual.

6. Relay module untuk mengontrol perangkat listrik seperti lampu atau sirene.

7. Breadboard dan kabel jumper untuk membuat rangkaian sementara.

8. Resistor dan komponen tambahan lainnya untuk menyesuaikan kebutduhan rangkaian.



Panduan Praktis Membuat Prototipe Sistem Keamanan Rumah menggunakan Arduino



1. Pastikan semua komponen yang diperlukan telah tersedia dan dalam kondisi baik. Siapkan juga alat-alat seperti solder, tang potong dan multimeter jika diperlukan.

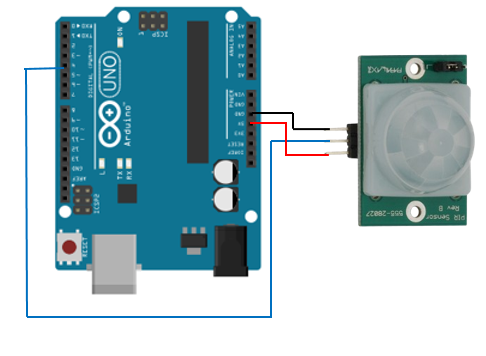

2. Sensor PIR berfungsi untuk mendeteksi gerakan manusia di sekitar area yang dipantau. Sensor ini memiliki tiga pin, yaitu VCC, GND dan OUT. Hubungkan pin VCC ke 5V pada Arduino, pin GND ke ground dan pin OUT ke salah satu pin digital pada Arduino (misalnya pin 4).



int pirPin = 2; // Pin untuk sensor PIR

int pirState = LOW; // Status awal sensor PIR

void setup() {

  pinMode(pirPin, INPUT);

  Serial.begin(9600);

}

void loop() {

  pirState = digitalRead(pirPin);

  if (pirState == HIGH) {

    Serial.println("Gerakan Terdeteksi!");

    // Tambahkan aksi yang diinginkan saat gerakan terdeteksi

  }

}



3. Sensor pintu/magnetik berfungsi untuk mendeteksi pembukaan pintu atau jendela. Sensor ini biasanya terdiri dari dua bagian, yaitu satu bagian dipasang pada pintu/jendela dan satu bagian lagi pada bingkainya. Sensor pintu memiliki dua pin yang harus dihubungkan ke pin digital pada Arduino.



int doorPin = 3; // Pin untuk sensor pintu/magnetik

int doorState = LOW; // Status awal sensor pintu

void setup() {

  pinMode(doorPin, INPUT);

  Serial.begin(9600);

}

void loop() {

  doorState = digitalRead(doorPin);

  if (doorState == HIGH) {

    Serial.println("Pintu Terbuka!");

    // Tambahkan aksi yang diinginkan saat pintu terbuka

  }

}



4. Buzzer dan LED digunakan untuk memberikan indikasi suara dan visual saat sensor mendeteksi sesuatu. Hubungkan pin positif buzzer dan LED ke pin digital pada Arduino (misalnya pin 4 untuk buzzer dan pin 5 untuk LED) dan pin negatif ke ground.



int buzzerPin = 4; // Pin untuk buzzer

int ledPin = 5; // Pin untuk LED

void setup() {

  pinMode(buzzerPin, OUTPUT);

  pinMode(ledPin, OUTPUT);

}

void loop() {

  // Contoh: Buzzer dan LED aktif saat sensor PIR mendeteksi gerakan

  pirState = digitalRead(pirPin);

  if (pirState == HIGH) {

    digitalWrite(buzzerPin, HIGH);

    digitalWrite(ledPin, HIGH);

  } else {

    digitalWrite(buzzerPin, LOW);

    digitalWrite(ledPin, LOW);

  }

}



5.  Relay module digunakan untuk mengontrol perangkat listrik seperti lampu atau sirene. Relay memiliki tiga pin, yaitu VCC, GND, dan IN. Hubungkan pin VCC ke 5V pada Arduino, pin GND ke ground dan pin IN ke pin digital pada Arduino (misalnya pin 6).



int relayPin = 6; // Pin untuk relay

void setup() {

  pinMode(relayPin, OUTPUT);

}

void loop() {

  // Contoh: Relay aktif saat sensor pintu mendeteksi pembukaan

  doorState = digitalRead(doorPin);

  if (doorState == HIGH) {

    digitalWrite(relayPin, HIGH);

  } else {

    digitalWrite(relayPin, LOW);

  }

}



Integrasi dan Pengujian Sistem



Setelah semua komponen terhubung, langkah selanjutnya adalah mengintegrasikan semua kode program dan mengujinya. Berikut ini contoh kode program untuk sistem keamanan rumah menggunakan Arduino:

int pirPin = 2;

int doorPin = 3;

int buzzerPin = 4;

int ledPin = 5;

int relayPin = 6;

int pirState = LOW;

int doorState = LOW;

void setup() {

  pinMode(pirPin, INPUT);

  pinMode(doorPin, INPUT);

  pinMode(buzzerPin, OUTPUT);

  pinMode(ledPin, OUTPUT);

  pinMode(relayPin, OUTPUT);

  Serial.begin(9600);

}

void loop() {

  pirState = digitalRead(pirPin);

  doorState = digitalRead(doorPin);

  if (pirState == HIGH) {

    Serial.println("Gerakan Terdeteksi!");

    digitalWrite(buzzerPin, HIGH);

    digitalWrite(ledPin, HIGH);

  } else {

    digitalWrite(buzzerPin, LOW);

    digitalWrite(ledPin, LOW);

  }

  if (doorState == HIGH) {

    Serial.println("Pintu Terbuka!");

    digitalWrite(relayPin, HIGH);

  } else {

    digitalWrite(relayPin, LOW);

  }

}
